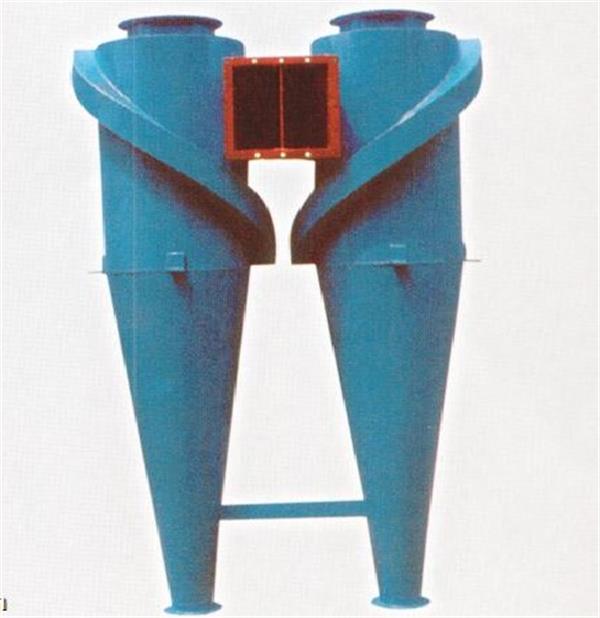

型旋風除塵器
簡介
型旋風除塵器結構特點是具有向下傾斜的螺旋切線型氣體進口，頂板為螺旋型的導向板，它的另一個特點是筒細長和錐體較長，而且錐體的錐角較小，能提高除塵效率。它具有壓力損失小，處理氣量大的特點，但除塵效率較低。適用于捕集密度和顆粒較大的干燥的非纖維性顆粒。
技術規格與選型
規格XLT/A型旋風除塵器以筒體直徑為基準，有￠300~￠800共11種規格,每隔50mm為一級.按筒體個數分類有單筒、雙筒、三筒、四筒和六筒5種組合。每種組合有兩種排氣型式，一種為水平(旁側)排氣(X型)。
| 組合 型式combined form | 進口 氣速 Speed of inlet m/s | 型 號 type | ||||||||||||
| XLT/A A-3.0 | XLT/A A-3.5 | XLT/A A-4.0 | XLT/A A-4.5 | XLT/A A-5.0 | XLT/A A-5.5 | XLT/A A-6.0 | XLT/A A-6.5 | XLT/A A-7.0 | XLT/A A-7.5 | XLT/A A-8.0 | ||||
| 簡 徑 diameter of the column | ||||||||||||||
| ￠300 | ￠350 | ￠400 | ￠450 | ￠500 | ￠550 | ￠600 | ￠650 | ￠700 | ￠750 | ￠800 | ||||
| 處 理 氣 量 ，quantity of dusty gas m3/h | ||||||||||||||
| 單筒 Single tube | 12 15 18 | 670 830 1000 | 910 1140 1360 | 1180 1480 1780 | 1500 1870 2250 | 1860 2320 2780 | 2240 2800 3360 | 2670 3340 4000 | 3130 3920 4700 | 3630 4540 5440 | 4170 5210 6250 | 4750 5940 7130 | ||
| 雙筒 Double tube | 12 15 18 | 1340 1660 2000 | 1820 2280 2720 | 2360 2960 3560 | 3000 3740 4500 | 3720 4640 5560 | 4480 5600 6720 | 5340 6680 8000 | 6260 7840 9400 | 7260 9080 10880 | 8340 10420 12500 | 9500 11880 14260 | ||
| 三筒 Three tube | 12 15 18 | 2010 2490 3000 | 2730 3420 4080 | 3540 4440 5340 | 4500 5610 6750 | 5580 6960 8340 | 6720 8400 10080 | 8010 10020 12000 | 9390 11760 14100 | 10890 13620 16320 | 12510 15630 18750 | 14250 17820 21390 | ||
| 四筒 Fore tube | 12 15 18 | 2680 3320 4000 | 3640 4480 5440 | 4720 5920 7120 | 6000 7480 9000 | 7440 9280 11120 | 8960 11200 13440 | 10680 13360 16000 | 12520 15680 18800 | 14520 18160 21760 | 16680 20840 25000 | 1900 23760 28520 | ||
| 六筒 Six tube | 12 15 18 | 4020 4980 6000 | 5460 6840 8160 | 7080 8880 10680 | 9000 11220 13500 | 11160 13920 16680 | 13440 16800 20160 | 16020 20040 24000 | 18780 23520 28200 | 21780 27240 32640 | 25020 31260 37500 | 28500 35640 42780 | ||
| 進口氣速m/s Speed of inlet | 壓 力 損 失 pressure loss (20℃),Pa | |||||||||||||
| X 型 model | Y 型 model | |||||||||||||
| 12 15 18 | 490 770 1100 | 440 690 | ||||||||||||
